A 3D nyomtatás egyik leggyakoribb réme a „dugulás”: a nyomtatás félbemarad, az extruder kattog, az anyag nem jön megfelelően, a tárgy pedig nem készül el. Ilyenkor sokan azonnal a filamentre vagy a nozzle eltömődésére gyanakodnak.

Pedig meglepően sok esetben nem mechanikai hiba áll a háttérben, hanem hibás hőmérséklet-mérés. Ha a hotendben lévő termisztor téves értéket ad, a nyomtató rosszul szabályozza a fűtést – és a jelenség kísértetiesen hasonlíthat egy igazi dugulásra.

Mi a termisztor szerepe a 3D nyomtatóban?

A termisztor egy hőérzékelő ellenállás, amely a hotend hőmérsékletét méri. A firmware ennek az értéknek alapján vezérli a fűtőpatront, hogy a beállított hőmérsékletet tartsa.

Ha a mérés pontatlan, a szabályozás is pontatlan lesz: a kijelzőn látszólag „rendben” lehet a hőmérséklet, miközben a hotend valójában nem elég meleg a stabil extrudáláshoz.

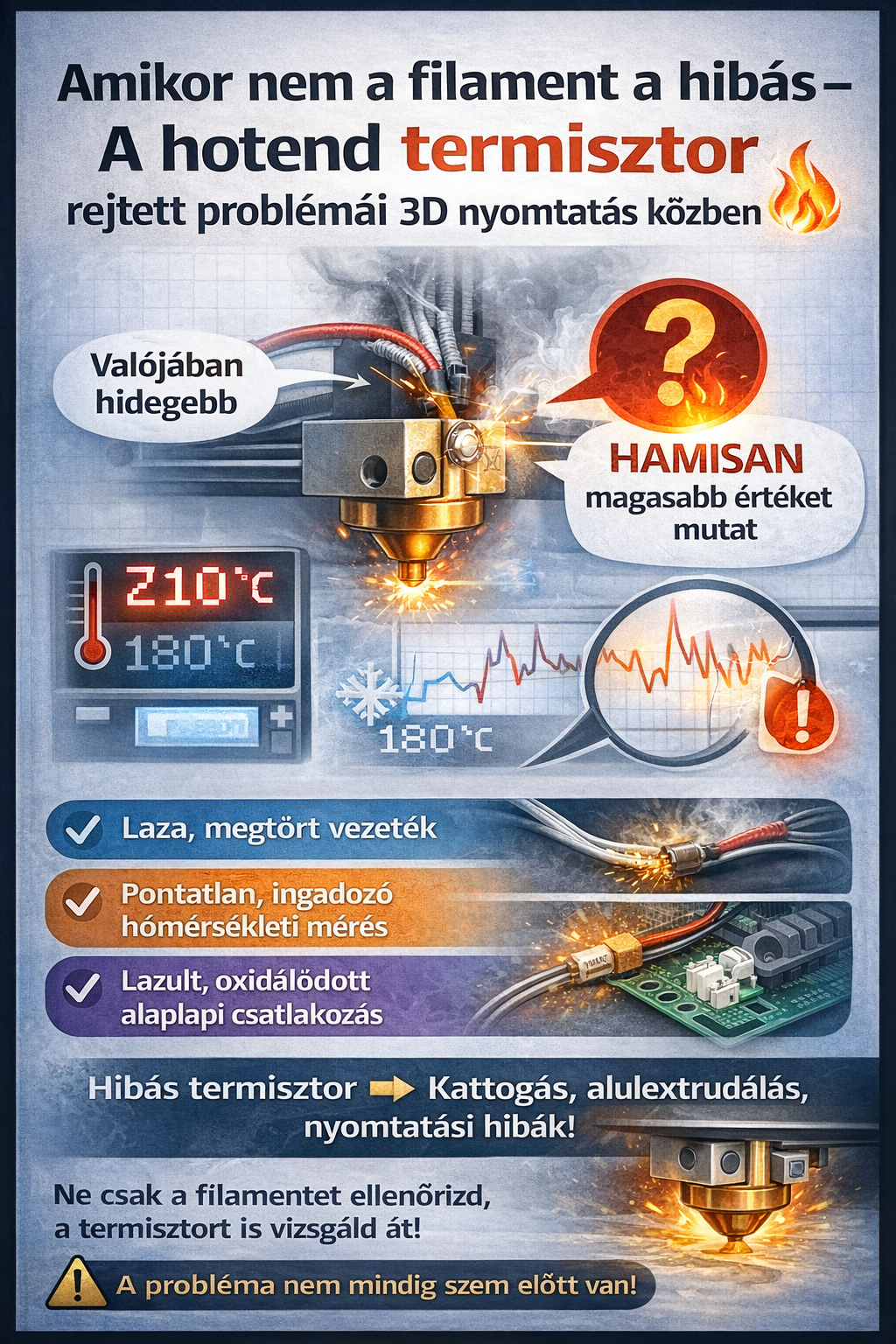

Mi történik, ha a termisztor hibásan mér?

A leggyakoribb forgatókönyv, hogy a termisztor magasabb hőmérsékletet jelez, mint a valóság. Ilyenkor:

• a nyomtató azt „hiszi”, hogy elérte a célhőmérsékletet,
• valójában a hotend hidegebb marad,
• a filament nem olvad meg eléggé,
• nő az ellenállás a fúvókában,
• alulextrudálás, kattogás, majd nyomtatási hiba jelentkezhet.

A végeredmény könnyen összetéveszthető egy eltömődött nozzle-lal, pedig az ok „csak” annyi, hogy a filament nem kapta meg a szükséges hőt.

Mi okozhat termisztor-problémát?

1) Laza termisztor a hotendben

Gyakori, hogy a termisztor rögzítése idővel meglazul. Ha a termisztor nem ül stabilan a fűtőblokkban, romlik a hőátadás és pontatlan (vagy ingadozó) mérés alakulhat ki.

2) Meghibásodott termisztor

A termisztor érzékeny alkatrész: a vezeték sérülhet, megtörhet, a szigetelés károsodhat, vagy az alkatrész karakterisztikája elcsúszhat. Ilyenkor a nyomtató teljesen téves adatot kaphat, ami hibás hőszabályozáshoz vezet.

3) Kontakt hiba a csatlakozóknál

Nem csak a hotendben lehet gond: az alaplapi csatlakozó kilazulhat, oxidálódhat, vagy részlegesen érintkezhet. Ez szintén pontatlan hőmérséklet-értékeket okozhat.

Honnan tudhatod, hogy nem dugulás?

Az alábbi jelek termisztor-hibára utalhatnak:

• a nyomtatás elején még jó, majd később romlik az extrudálás,
• a nozzle látszólag tiszta, mégis alulextrudálás jelenik meg,
• időszakos extruder-kattogás terhelés alatt,
• a hőmérsékleti görbén apró, indokolatlan ingadozások,
• a filament „nem viselkedik úgy”, mint a megszokott hőmérsékleten.

Mit tehetsz a megoldásért?

• Rögzítés ellenőrzése: Győződj meg róla, hogy a termisztor stabilan rögzített és jó a hőkapcsolata a fűtőblokkal.
• Kábel és szigetelés vizsgálata: Ne legyen megtörve, megégve, sérülve.
• Csatlakozók átnézése: Hotend oldalon és az alaplapnál is ellenőrizd a kontaktot.
• Termisztor csere: Ha a hiba visszatérő, a csere gyakran gyorsabb és olcsóbb, mint a hosszas hibakeresés.

Miért érdemes komolyan venni?

A hibás hőmérséklet-mérés nem csak a nyomtatást rontja el. Felesleges anyagpazarlást, extruder-terhelést és hosszú hibakeresést okozhat. A 3D nyomtatásban néhány fok eltérés is jelentős különbséget jelenthet az extrudálás stabilitásában és a végeredmény minőségében.

Összegzés

Nem minden „dugulás” dugulás. Ha a nozzle tiszta, a filament rendben van, mégis visszatér az alulextrudálás vagy az extruder kattogása, érdemes a hotend termisztort és a csatlakozásait is ellenőrizni.

Sok bosszúságtól kímélhet meg, ha a következő problémánál a hőmérséklet-mérést is felveszed a gyanúsítottak listájára.
