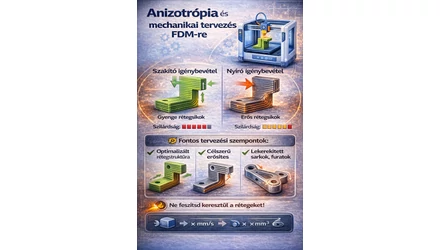

Anizotrópia és mechanikai tervezés FDM-re - rétegrend, infil, hőparaméter, terhelési irány

Filanora

Az FDM nyomtatott alkatrészek mechanikai viselkedése erősen anizotróp: az X–Y síkban mért szilárdság jelentősen eltér a Z irányú rétegtapadástól.

A terhelési irány, a rétegelrendezés, az infill struktúra és a hőparaméterek közvetlenül befolyásolják a törési módot és a biztonsági tényezőt.
Ebben az útmutatóban az FDM-specifikus tervezési elveket, tipikus hibamódokat és a rétegtapadás optimalizálásának mérnöki szempontjait vesszük végig.

Anizotrópia és mechanikai tervezés FDM-re

Anyagfüggő Z-szilárdság, infill mintázatok, rétegvastagság-hatás és csavarkötések – tervezési szabályok mérhető logikával.

1) Miért „irányfüggő” az FDM nyomat?

FDM-ben a nyomat extrudált szálakból és rétegek közti „hegesztésekből” épül fel. Ez természetes módon anizotrópiát okoz: az XY síkban a szálak folytonosabbak, míg Z irányban a teher a rétegtapadáson (interlayer bonding) fut át.

A gyakorlati következmény: ha ugyanazt az alkatrészt „fektetve” és „állítva” nyomtatod, ugyanabból az anyagból, ugyanazon gépen, gyakran látványosan más lesz a szakítószilárdság, az ütésállóság, és a törési mód. A Z irányú gyengülés oka jellemzően a nem tökéletes rétegközi diffúzió, a hűtés/hőmérséklet és a volumetrikus terhelés (túl gyors anyagátfolyás) kombinációja.

Tervezési alapszabály: a fő terhelés lehetőleg az XY síkban fusson, és ne a rétegek között (Z-ben) kelljen „átadódnia”.

2) Konkrét anyagonkénti Z-szilárdság különbségek (PLA vs ABS vs PA vs PC)

Az alábbi összehasonlítás célja nem az, hogy egyetlen „abszolút MPa értéket” kijelentsünk minden PLA/ABS/PA/PC esetére (mert ez gép, hőmérséklet, hűtés, rétegvastagság, infill, szálirány stb. függvénye), hanem hogy valós mérések alapján megmutassuk, mekkora lehet a különbség a „rétegen belüli” és a „rétegek közti” teherátadás között.

Anyag (forrás mérése)	„XY jellegű” érték (MPa)	„Z jellegű” érték (MPa)	Z/XY arány	Megjegyzés
PLA	55.49	35.52	0.64	ASTM D638 Type IV, 0.2 mm LH, 30% infill; „flat 0°” vs „upright”.
ABS (ipari ABS‑M30)	28.1	26.8	0.95	Stratasys F900; Strength @ break XZ vs ZX (ipari „jó rétegtapadású” ABS).
PA (Nylon 12)	49.3	41.8	0.85	Stratasys F900; Yield strength XZ vs ZX (Nylon 12 jól „heged”, de paraméterérzékeny).
PC	57.3	35.5	0.62	Stratasys F900; Strength @ break XZ vs ZX (PC-nél nagy az orientációs szórás).

Fontos: a táblázat különböző tesztprotokollokból származó példákat hasonlít össze, ezért a számok inkább orientáció-érzékenységet szemléltetnek. A saját gépeden a pontos arány eltérhet, de a trend ugyanaz: a Z irány a rétegtapadáson áll vagy bukik.

3) Fal-/infill stratégia: mikor perem, mikor infill?

3.1. A fal (perem) általában „többet ér”, mint a +10% infill

Hajlítás/konzol: növeld a falvastagságot (peremszámot), mert a feszültség a külső héjban a legnagyobb.
Csavarkötés környezete: a fal + lokális „solid infill” gyakran jobb, mint a teljes infill emelése.
Vékony geometria: ha a falak összeérnek, az infill szerepe csökken.

3.2. Infill sűrűség: mikor számít igazán?

Nyomóterhelés vagy „összeroppanás” jellegű terhelés esetén.
Ha a falak megtámasztása a cél (pl. nagy, sík felület „dobolása” ellen).
Energiaelnyelésnél (ütés, ütközés) – itt az infill mintázat legalább annyit számít, mint a %.

4) Infill mintázatok mechanikai összehasonlítása (mit válassz és miért?)

A mintázatválasztás nem „esztétika”: különböző geometriák másként viselkednek nyomásra, hajlításra, csavarásra és ütésre. Egy átfogó, nyomószilárdságra fókuszáló open access vizsgálat 14 gyakori infill mintát tesztelt PLA mintákon (ASTM D695) és kifejezetten a terhelhetőség / tömeg kompromisszumot elemezte.

Cél	Javasolt mintázat(ok)	Miért (mechanikai logika)	Megjegyzés
Általános „erős és kiszámítható”	Gyroid, Cubic	3D jellegű rács – sok irányban ad támaszt, kevés „gyenge tengellyel”.	Jó kompromisszum, gyakran „mindig működik”.
Gyors, merev XY-ban	Grid / Lines	Egyszerű útvonal, nagy kontakt a falakkal, gyors nyomtatás.	Z-ben nem csodaszer – orientáció itt is kritikus.
Terhelhetőség / tömeg arány nyomásra	Triangle, Tetrahedral, Octet	Sok háromszög – stabil cella, jó teherút.	Nyomóterhelésnél különösen hasznos.
Kerüld, ha csúcs-szilárdság kell	Quarter Cubic (bizonyos beállítások mellett)	Egyes publikált példákban a rétegeltolás „kantilever” jellegű gyengülést okozott.	Publikált példa: jelentősen alacsonyabb UTS is előfordult.

Konkrét, publikált példa: egy összefoglaló anyag szerint triangular, grid, hexagonal kitöltéssel hasonló UTS (56–72 MPa) adódott, míg quarter cubic esetén lényegesen alacsonyabb (27 MPa) értéket is mértek, és a jelenséget a rétegek közti eltolás okozta alátámasztási hiánnyal magyarázták.

5) Rétegvastagság vs szilárdság – részletes, számszerű példa

A rétegvastagság (layer height) a szilárdságra két úton hat:

Rétegtapadás: vékonyabb réteg → több „hőciklus”, több felület, gyakran jobb összediffundálás.
Geometriai hiba: vastagabb réteg → nagyobb lépcsőzés, nagyobb helyi feszültséggyűjtő élek.

5.1. PLA példa (azonos körülmények mellett, átlagértékek)

Egy open access MDPI tanulmány (azonos tesztkörülmények között) közölt átlagos PLA szakítószilárdságokat 0.1 / 0.2 / 0.3 mm rétegvastagságon. A trend egyértelmű: nagyobb layer height → alacsonyabb szakítószilárdság.

Közölt átlagok (PLA): 0.1 mm → 32 MPa, 0.2 mm → 30.19 MPa, 0.3 mm → 28.75 MPa.

5.2. ABS példa (publikált csökkenés)

Egy ABS/PLA rétegvastagság-hatás vizsgálatban ABS esetén publikált példa: a rétegvastagság növelése ~8% csökkenést okozott a max. szakítószilárdságban (26.40 → 24.40 MPa).

Gyors prototípushoz jellemzően 0.2 mm, „mechanikai” alkatrészhez gyakran 0.12–0.2 mm környéke ad jó kompromisszumot – de a konkrét optimum anyag+hotend+sebesség függő.

6) Csavarkötések FDM-re – optimalizált tervezési szabályok

A legtöbb FDM-es „csavar-kiszakadás” nem az infill hiánya miatt történik, hanem azért, mert a csavar a rétegeket szétfeszíti (Z-ben), vagy mert a menet/lyuk körüli héj túl vékony.

6.1. Döntési fa: nyomtatott menet, önmetsző csavar, vagy betét?

Feladat	Javaslat	Miért
Sokszor szerelhető kötés (többszöri szétszedés)	Hőbeültethető (heat-set) menetes betét	Fém menet + műanyag tehereloszlás, jó kopásállóság.
Ritkán bontott kötés, gyors szerelhetőség	Önmetsző csavar megfelelő előfúrással	Egyszerű, de rétegfeszítő hatásra figyelni kell.
Nagy menet (pl. M6+), alacsony terhelés	Nyomtatott menet	Nagyobb méretnél már „kijön” a geometria és a falvastagság.

6.2. Geometriai szabályok (FDM-specifikus)

Orientáció: a csavarlyuk tengelye lehetőleg ne legyen olyan irányban, hogy a csavar a rétegeket „szétfeszítse” (tiszta Z-szétválás).
Borda/boss: csavarhely köré tervezz vastagabb boss-t (külső átmérő + bordák), hogy a terhelés ne a vékony falon koncentrálódjon.
Peremszám: csavarhelyeknél tipikusan 4–6 perem (vagy a falvastagság emelése) látványosan javítja a kihúzási és repesztési ellenállást.
Lokális tömörítés: slicerben használj modifier-t (lokális 80–100% infill) a csavarhely körül – hatékonyabb, mint mindent 60%-ra emelni.
Hőbeültethető betét furat: a furatot a betét gyártói ajánlása alapján méretezd, és hagyj elég „húst” köré, hogy ne repessze szét.

6.3. Folyamat-szabályok (hogy tényleg erős legyen)

Heat-set betét: kontrollált hő, párhuzamos beütés/préselés (ne „csavarhúzóval égesd be” ferde szögben).
Utómegmunkálás: nyomtatott meneteknél (különösen M3–M4 körül) egy óvatos menetfúrás sokat javíthat.
Anyagválasztás: PA és PC általában jobb ütésállóságot/törésmódot ad, de a paraméterezés és a zárt tér sokkal kritikusabb lehet.

A csavarkötés témájában ipari és gyártói útmutatók kiemelik a menetes betétek (különösen heat-set) előnyeit és a helyes furat-/beültetés-tervezést.

7) Gyors összefoglaló (ha csak 6 mondatot viszel magaddal)

Terhelést XY-ba: az orientáció a legnagyobb „ingyen” erősítés.
Fal előbb, infill utána: hajlítás/csavarás → peremek; nyomás → infill.
Gyroid/Cubic: általános, sokirányú kompromisszum.
Vékonyabb réteg általában erősebb: dokumentált PLA trend 0.1→0.3 mm között.
Csavarhoz lokális erősítés kell: több perem + lokális tömör infill + okos orientáció.
Sokszor szerelhető kötéshez: menetes betét (heat-set) a „biztos megoldás”.

Források:

Meltem Eryildiz (2021): Effect of Build Orientation on Mechanical Behaviour and Build Time of FDM 3D-Printed PLA Parts – táblázat: flat vs upright szakítószilárdság. (dergipark.org.tr PDF)
Stratasys: ABS‑M30 Material Data Sheet – Table 5 (XZ vs ZX). (stratasys.com PDF)
Stratasys: PC Material Data Sheet – Table 4 (XZ vs ZX). (stratasys.com PDF)
Stratasys: FDM Nylon 12 Material Data Sheet – Table 4 (XZ vs ZX). (stratasys.com PDF)
MDPI Materials (2023) 16(13):4574 – rétegvastagság hatása PLA/PETG/PETGCF szakítószilárdságra; publikált átlagértékek. (semanticscholar PDF / MDPI)
Pernet et al. (2022): Compressive Strength Assessment of 3D Printing Infill Patterns – 14 infill minta összehasonlítása (PLA, ASTM D695). (ScienceDirect, open access)
OpenScience / iSTe összefoglaló PDF – publikált példa UTS eltérésekre infill mintázatok között (quarter cubic alacsonyabb eset). (openscience.fr PDF)
Formlabs, Weerg, Uptive, Trimech – menetek, menetes betétek és tervezési best practice útmutatók (online gyártói/gyártástechnológiai cikkek).
