A 3D nyomtatás világában az anyagválasztás és a technológiai háttér megértése kulcsfontosságú a megbízható, funkcionális és tartós alkatrészek készítéséhez.

Az additív gyártás nem csupán a megfelelő filament kiválasztásáról szól, hanem arról is, hogy hogyan viselkednek ezek az anyagok valós terhelés, hőhatás és mechanikai igénybevétel alatt. Ez az anyag egy átfogó, mérési adatokra és gyakorlati tapasztalatokra épülő szakmai összefoglaló, amely bemutatja az additív gyártás során használt legfontosabb műanyagok mechanikai tulajdonságait, teljesítménybeli különbségeit és alkalmazási területeit.

3D nyomtatási technológia és anyagismeret

Additive Performance Engineering – mérnöki szemléletű útmutató

Röviden

Ez az anyag egy átfogó, mérnöki szemléletű összefoglaló a 3D nyomtatási technológiákról és a leggyakoribb filamentek (PLA, PETG, ASA, ABS, PC, PA) tulajdonságairól. A cikk a prezentáció ábráira épít, az eredeti képeket változtatás nélkül közli, a megértést rövid magyarázó fejezetek segítik.

Áttekintés Additív alapok FDM & anyagviselkedés Műszaki adatok Anyagok összehasonlítása Orientáció Hűtés & paraméterek Gyors döntés

Áttekintés

Kinek ajánlott?

Haladó hobbi felhasználóknak, mérnöki szemlélettel nyomtatóknak és mindenkinek, aki nem ökölszabályok alapján szeretne anyagot választani, hanem a mechanikai tulajdonságokat (szilárdság, szívósság, hőállóság) és a technológiai tényezőket (rétegtapadás, orientáció, hűtés) együtt kezeli.

Hogyan használd ezt az anyagot?

Olvasd fejezetenként, és a saját projektre fordítsd le: mi a terhelés jellege (statikus/ütés/hő), milyen irányban terhelődik az alkatrész, és melyik filament viselkedése illik hozzá. A diák képei a prezentáció eredeti oldalai.

⬆ Vissza a gombokhoz

3D nyomtatási technológia és anyagismeret – 1. oldal (címoldal)

Prezentáció – 1. oldal

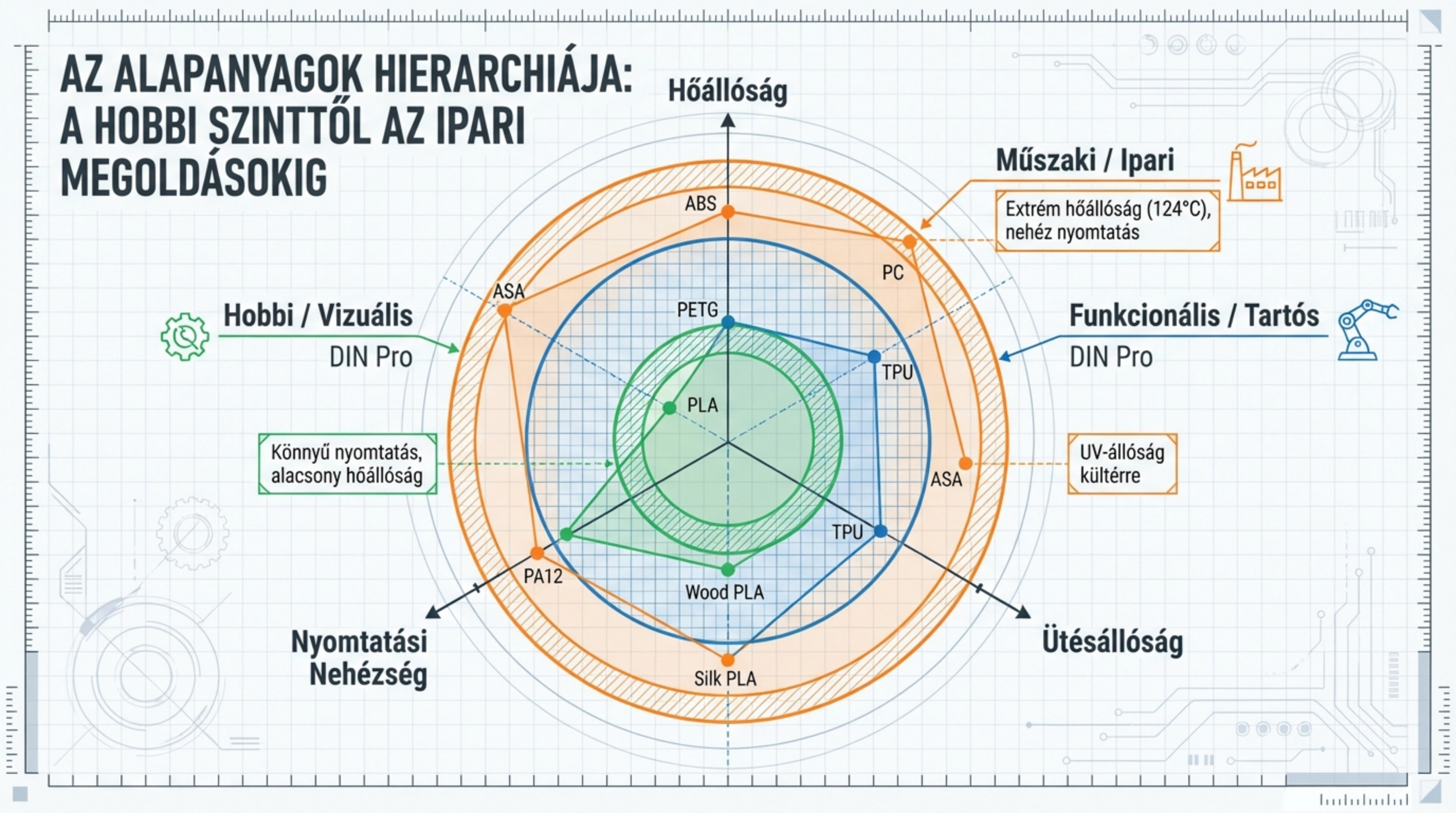

Additív gyártás alapelvei – miért más, mint a hagyományos technológiák?

Rétegről rétegre építés következményei

Az additív gyártásnál a geometriaszabadság hatalmas előny, de a rétegfelépítés miatt a mechanikai tulajdonságok irányfüggőek lehetnek. A tervezésnél ezért már korán dönteni kell az orientációról és a terhelés irányáról.

Tervezési kompromisszumok

A pontosság, az anyagfolytonosság és a réteghatárok viselkedése együtt adja a végeredményt. Emiatt két azonos anyagból készült nyomat is eltérhet, ha a beállítások és a rétegtapadás különböző.

⬆ Vissza a gombokhoz

Prezentáció – 2. oldal

FDM és anyagviselkedés

Rétegtapadás és kohézió szerepe

FDM-nél a szilárdságot nem csak az alapanyag „adatlapja” adja, hanem a rétegek közötti kötés minősége is. A cél a minél jobb kohézió: hő, idő és megfelelő beállítások kellenek, hogy a rétegek valóban „összehegedjenek”.

Paraméterek, amik a szilárdságot legjobban befolyásolják

A fúvókahőmérséklet, a hűtés, a rétegvastagság, a nyomtatási sebesség és az orientáció a legnagyobb hatású tényezők. Ezeket mindig az alkalmazáshoz kell igazítani.

⬆ Vissza a gombokhoz

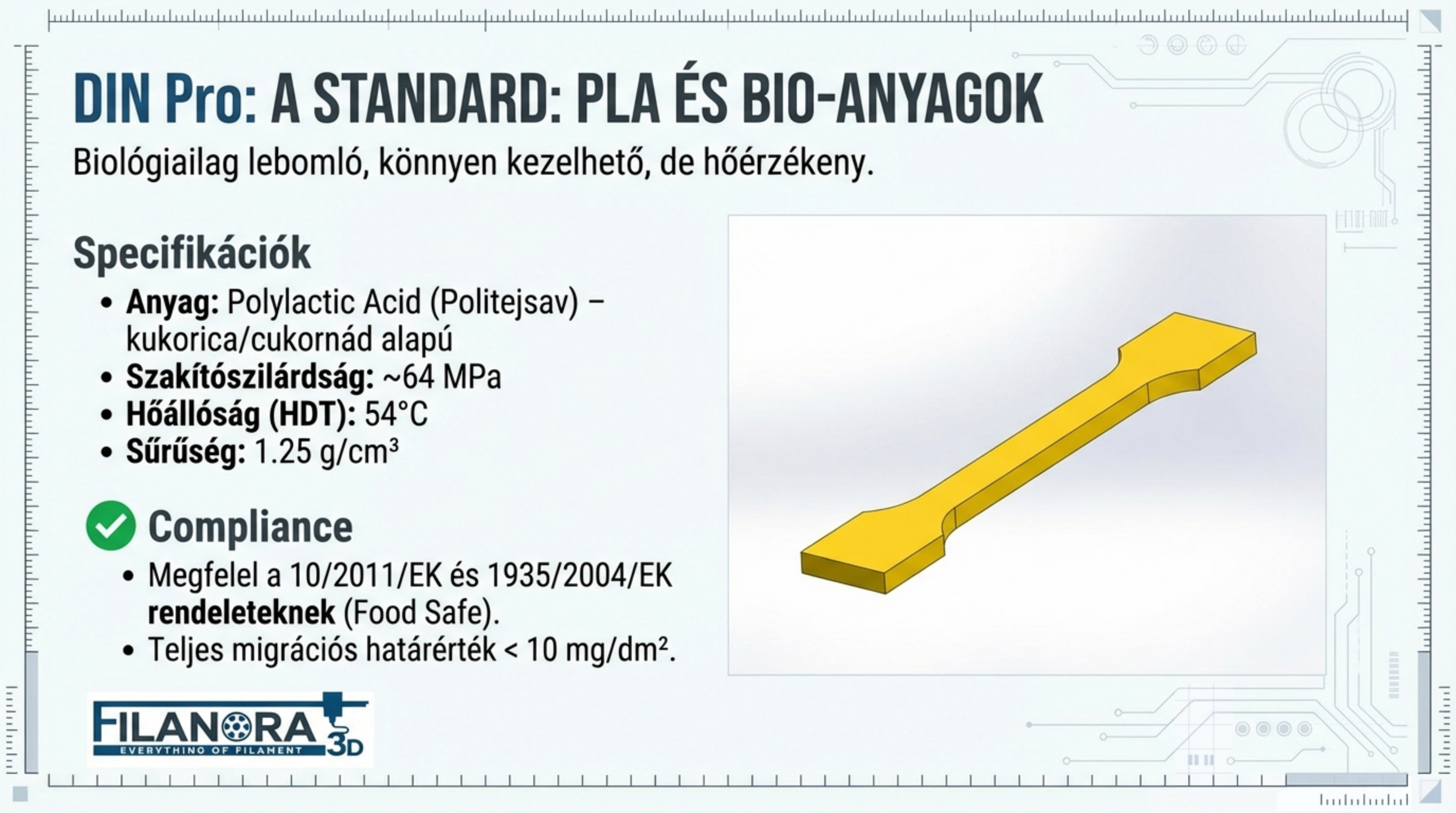

FDM folyamat és anyagviselkedés – 3. oldal

Prezentáció – 3. oldal

Mit jelentenek a műszaki adatok? (szilárdság, szívósság, hőállóság)

Szakítószilárdság – mikor számít?

Statikus terhelésű alkatrészeknél (konzolok, tartók, merev elemek) a szakítószilárdság sokat mond a várható viselkedésről, de önmagában nem írja le az ütés- és repedésállóságot.

Ütőszilárdság – miért nem ugyanaz, mint az „erő”?

A szívósság azt mutatja meg, mennyire tudja az anyag elnyelni a hirtelen behatásokat. Ütésnek kitett burkolatoknál, pattintós rögzítéseknél sokszor fontosabb, mint a puszta szakítószilárdság.

Hőállóság (HDT / VICAT) – mikor válik kritikus tényezővé?

Meleg környezetben, autóban, géptérben, elektronikai házaknál vagy kültéri nyári használatnál a hőállóság dönti el, hogy az alkatrész megtartja-e az alakját.

⬆ Vissza a gombokhoz

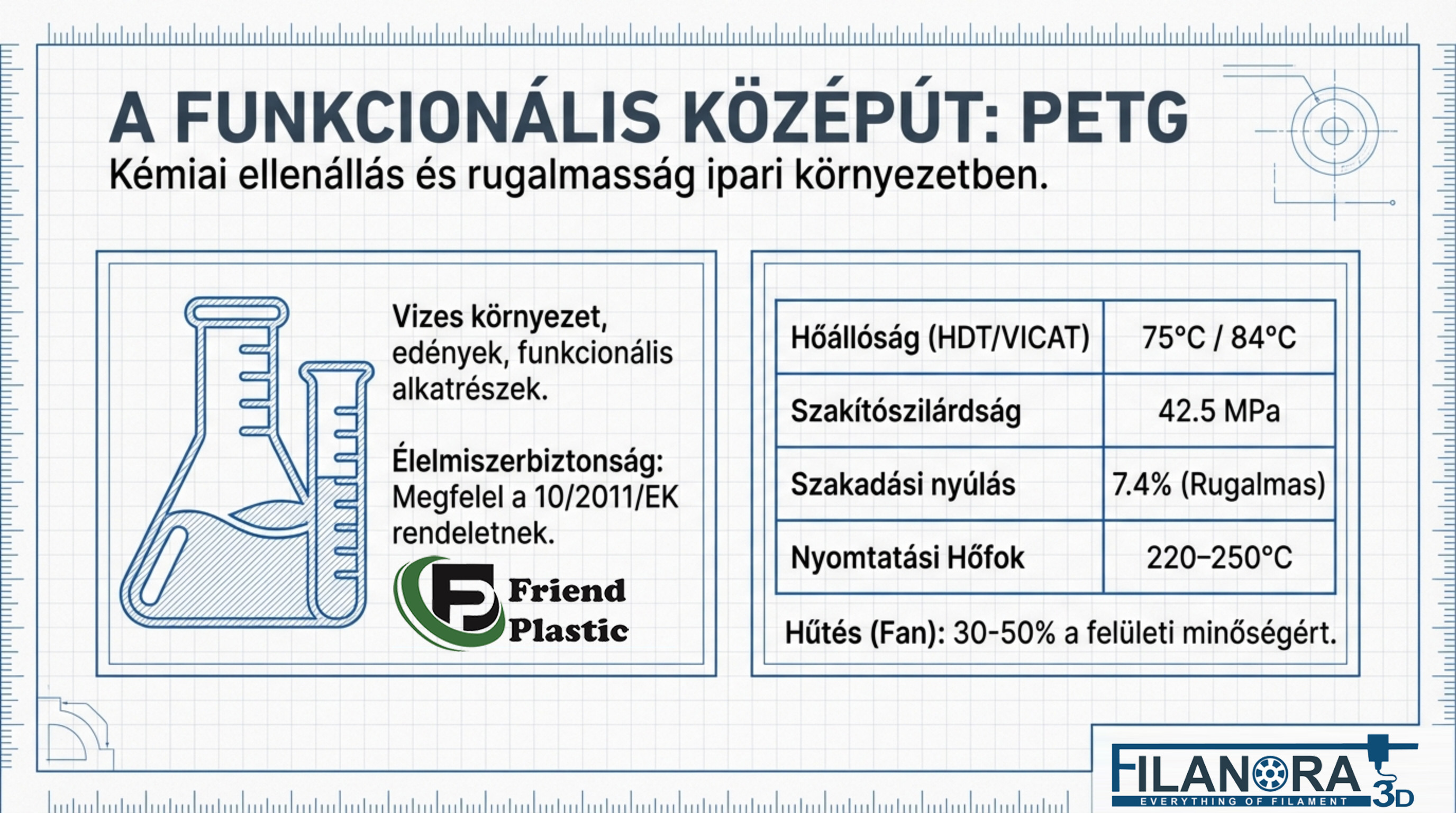

Műszaki tulajdonságok értelmezése – 4. oldal

Prezentáció – 4. oldal

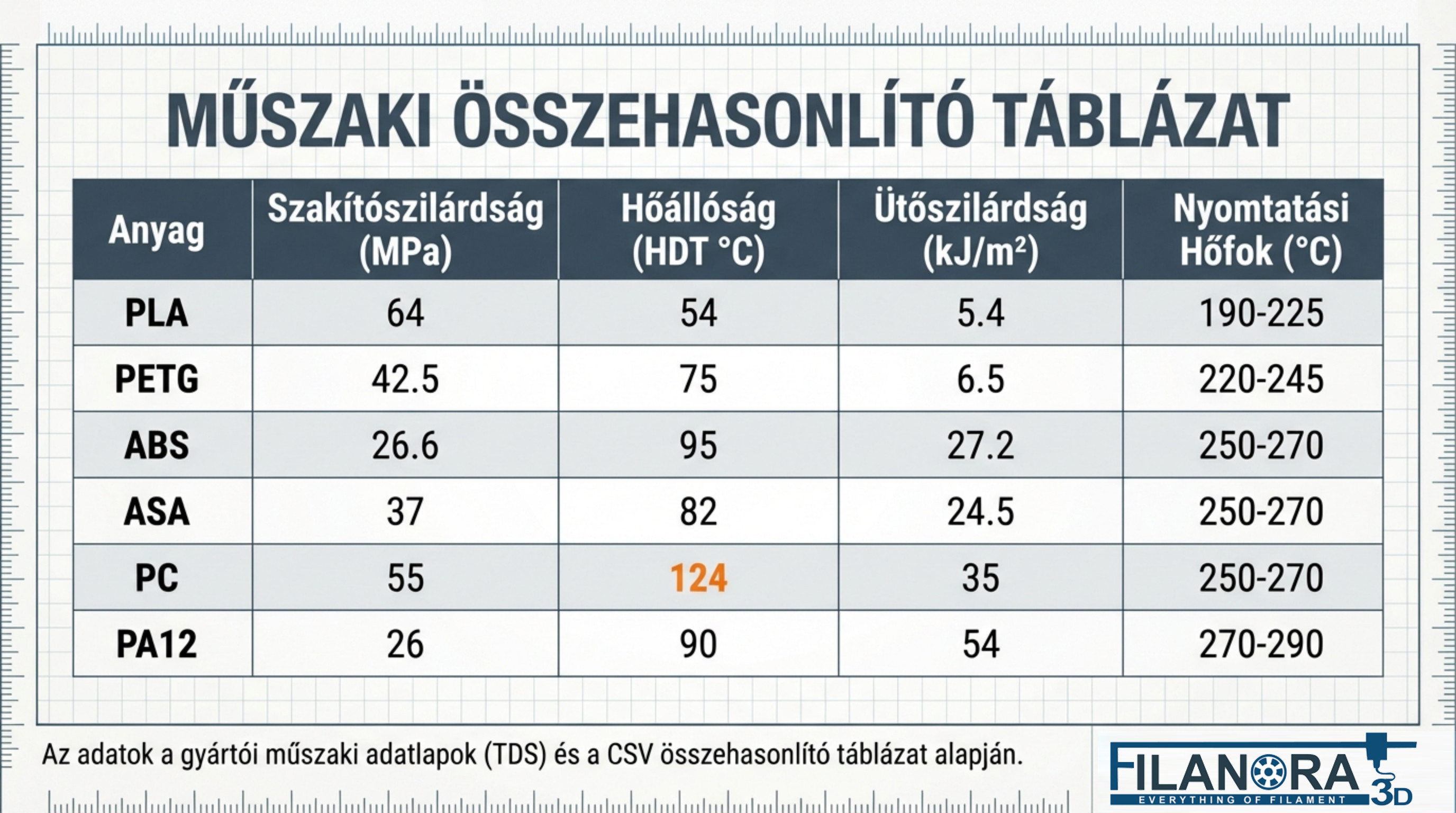

PLA, PETG, ASA, ABS, PC és PA összehasonlítása mérési adatok alapján

Miért „attól függ” a jó anyag?

A „legjobb filament” mindig a felhasználástól függ: statikus terhelés, ütés, hő, kopás, kültéri UV, vagy éppen rugalmasság. A Filanora szemlélete is erre épít: mérhető tulajdonságok alapján segít dönteni (Filacorn / Filatech termékcsaládok).

⬆ Vissza a gombokhoz

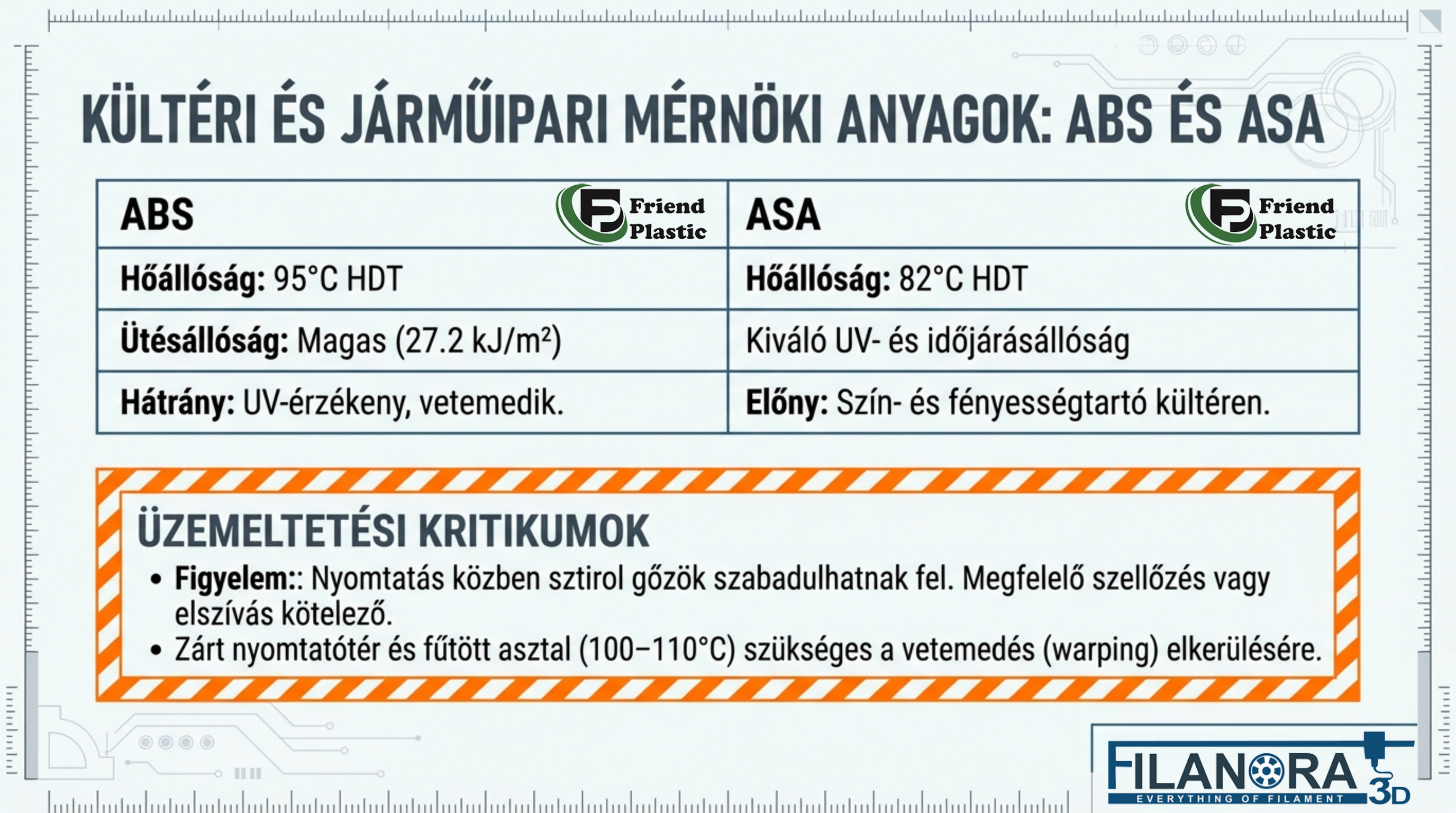

Anyagok összehasonlítása – 5. oldal (táblázat/összefoglaló)

Prezentáció – 5. oldal

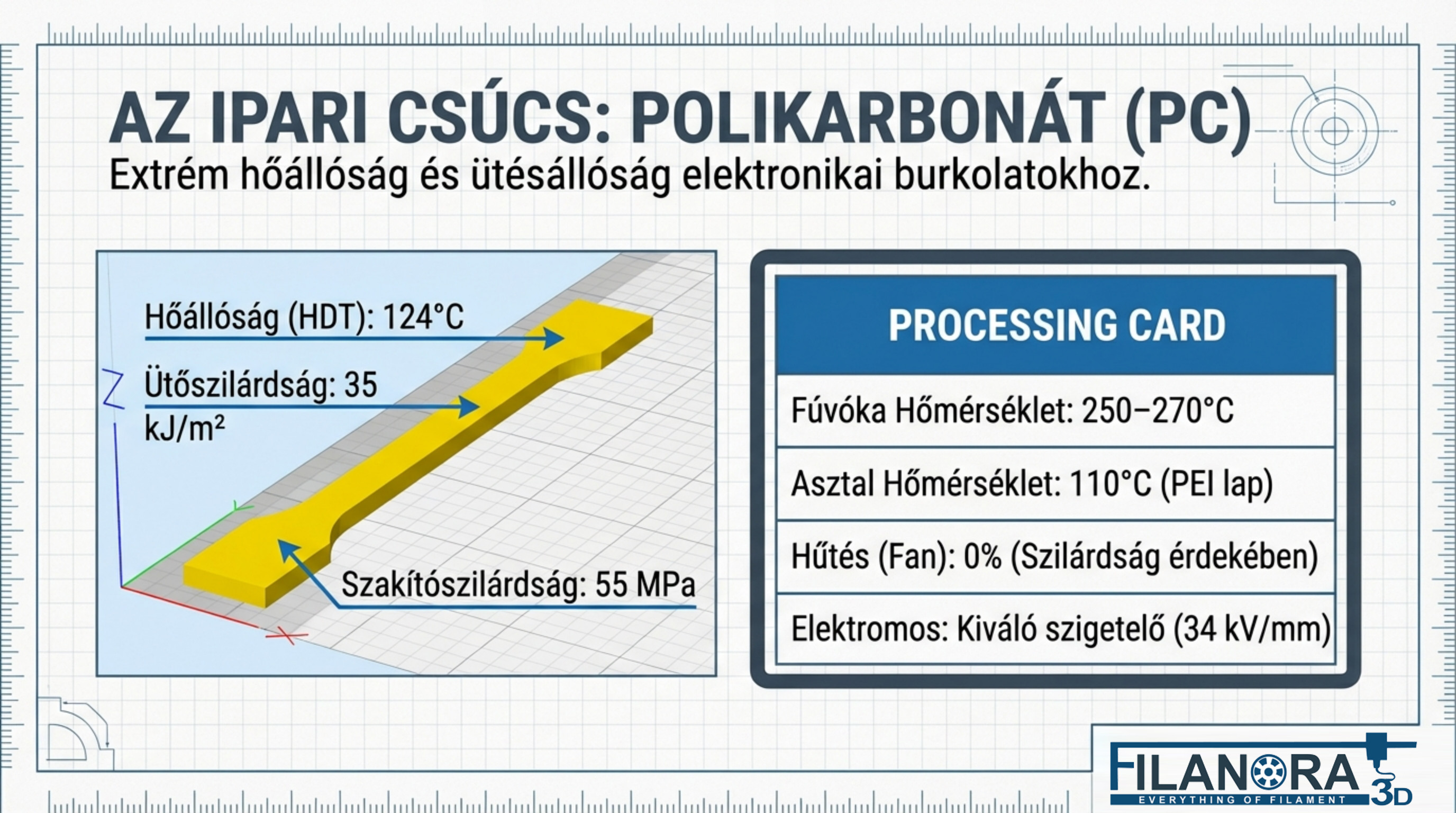

Anyagjellemzők és következtetések – 6. oldal

Prezentáció – 6. oldal

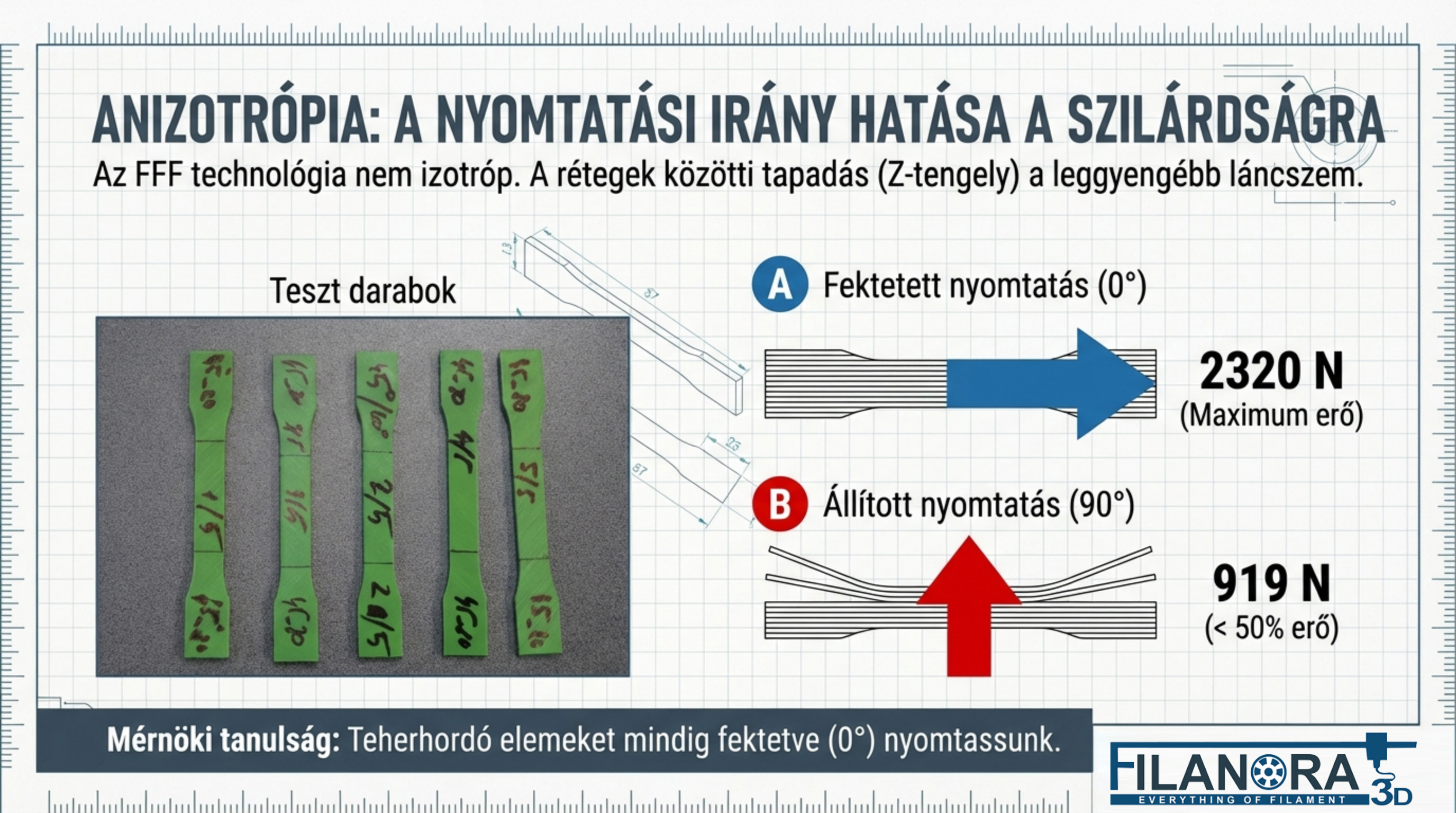

Nyomtatási orientáció – miért tud 2–3× különbséget okozni?

0° vs 90°: a réteghatárok mint gyenge pont

Az FDM technológia irányfüggő: állítva nyomtatva a terhelés gyakran a rétegek közötti kötést „tépi”, fektetve viszont a terhelés a folytonos szálakra jut. Ez látványos különbségeket okozhat azonos anyagnál is.

Terhelésirány tervezése (gyakorlati példa)

Konzoloknál, csapoknál, rögzítési füleknél érdemes úgy forgatni a modellt, hogy a fő terhelés ne a réteghatárokat válassza szét. Ha ez nem megoldható, anyagot és paramétert is ennek megfelelően kell választani.

⬆ Vissza a gombokhoz

Prezentáció – 7. oldal

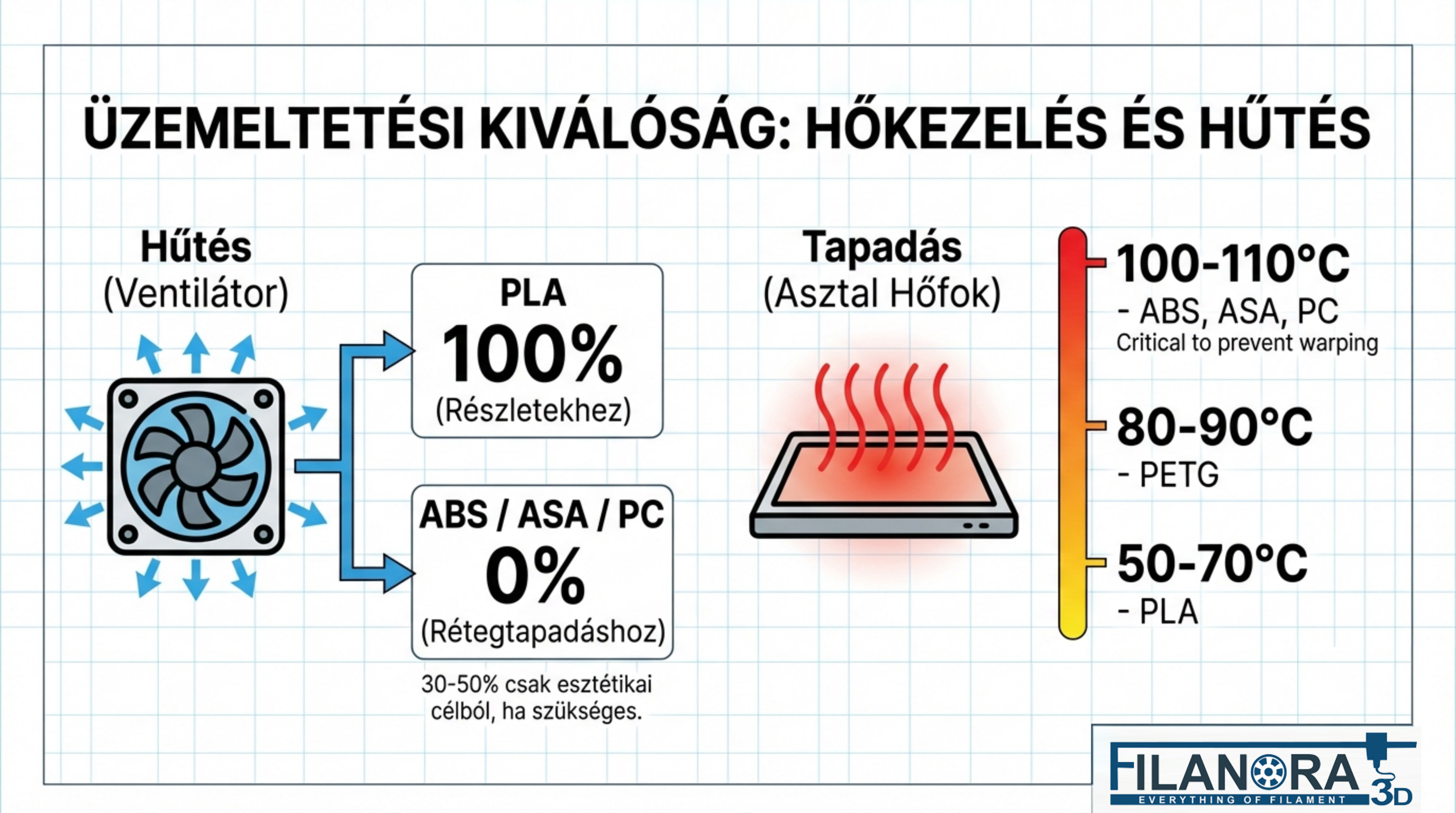

Hűtés és nyomtatási paraméterek – a „láthatatlan” tényezők

Mikor ront a ventilátor a szilárdságon?

Sok esetben a hűtés szebbé teszi a felületet, de csökkentheti a rétegek közti kohéziót. Funkcionális alkatrészeknél érdemes tesztelni a ventilátor csökkentését, különösen PETG / ASA / PC esetén.

Rétegtapadás: hő + idő + stabil anyagáramlás

A megfelelő fúvókahőmérséklet, a kontrollált hűtés és a jó első réteg együtt adja a stabil rétegtapadást. Ha a cél a mechanikai teljesítmény, a paramétereket nem a „legszebb” felülethez, hanem a „legerősebb” kötéshez kell hangolni.
